    Трубка Карстена

Трубка Карстена

В наличии. Возможна доставка
от 1600 ₽ / шт
Стоимость зависит от объема, уточняйте в Точках продаж
измерение уровня водонепроницаемости
для горизонтальной поверхности
для вертикальной поверхности
  • Назначение
  • Оборудование и приспособление
  • Порядок действий
  • Оценка результатов
Назначение

Используется для оценки качества гидрофобизации строительных материалов минерального происхождения.

Качество гидрофобизации определяется степенью защиты строительного материала от проникновения в него воды. Известный способ проверки гидрофобизации по поведению капли воды на поверхности, т.е. через визуальную оценку угла смачивания капли (так называемый "биддинг-эффект") – показывает только наличие водоотталкивающей пленки на обработанной поверхности и не учитывает влияние давления воды (например, при дожде с ветром) на проникновение влаги сквозь эту кромку.

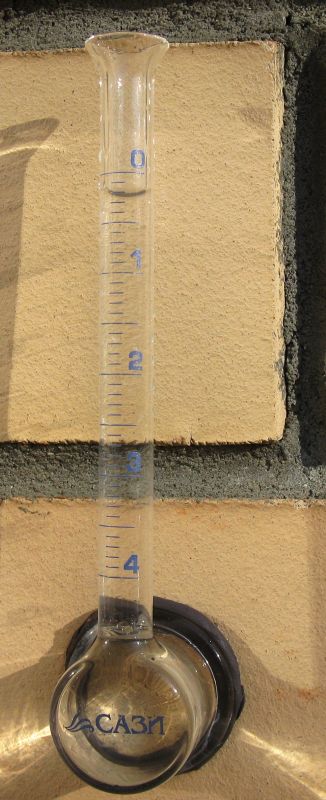

Нами разработана, многократно испытана и рекомендована к применению методика проверки эффективности действия гидрофобизатора с помощью трубки Карстена (на фото слева).

Для корреляции проверок по этой методике следует представлять, что высота столба воды в 100мм соответствует силе давления капель дождя при ветре со скоростью более 120 км/час. С учетом этой корреляции можно оценить уровень защиты объекта при применении разных по показателям качества гидрофобизаторов.

Оборудование и приспособление

Прибор выполнен в двух вариантах: для горизонтальной и для вертикальной поверхности. Он состоит из стеклянного колокола диаметром 30 мм с встроенной градуированной трубкой. При заполнении трубки водой до верхней отметки в основании трубки создается давление в 120 мм водяного столба. При помощи пластилина (герметика) трубка крепится к испытуемой поверхности, в нее заливается вода и отслеживается изменение уровня за 2 часа.

Порядок действий

Очистить участок поверхности от пыли;

Обработать поверхность гидрофобизатором согласно технологии;

Выдержать обработанную поверхность не менее трех суток;

Прикрепить на поверхность с помощью герметика (пластилина), нанесенного по периметру «колокола» трубку Карстена, обеспечив герметичное соединение;

Залить воду до уровня, установленного Техническими условиями для применяемого гидрофобизатора, после чего плотно закрыть горловину трубки полиэтиленовой пленкой или аналогичным материалом так, чтобы исключить испарение воды и при этом не создать разряжение внутри трубки в случае понижения уровня;

Провести контроль уровня воды в трубке через установленное Техническими условиями время испытаний.

Оценка результатов

Качество гидрофобизации следует считать достаточным, если за 2 часа выдержки уровень жидкости в трубке не изменился.
